产品分类| 品牌 | PDV/派迪威 | 供货周期 | 一周 |
|---|---|---|---|
| 应用领域 | 医疗卫生,环保,化工,能源,电子/电池 |
高精度电动平移台：PT-GD150
产品特性：
※采用滚珠螺杆传动，线性滑块导轨，承载高，刚性好，适合工业加工，实验室或需要高负荷长期连续运行的场所
※高精密滚珠螺杆驱动，重复定位精度和觉对定位精度好，轴向间隙小，寿命长，平移台本身具有防尘罩
※平移台行程可根据客户要求定做
※可换装伺服电机，加光栅尺做闭环控制
产品型号 | PT-GD150（50） | PT-GD150（100） | PT-GD150（150） | PT-GD150（200） | PT-GD150（300） | PT-GD150（400） | PT-GD150（500） | PT-GD150（600） | |
结 构 描 述 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm | 600 mm |
台面尺寸 | 150×150mm | 150×150mm | 150×150mm | 150×150mm | 150×150mm | 150×150mm | 150×150mm | 150×150mm | |
螺杆规格 | 高精密滚珠螺杆（导程4mm） | 滚珠螺杆（导程5mm/10mm） | |||||||
导轨 | 高精密线性滑块导轨 | ||||||||
步进电机（1.8°） | STP-57D3016 | ||||||||
主体材料 | 铝合金/不锈钢 | ||||||||
表面处理 | 阳极氧化发黑 | ||||||||
台面承载 | 20kg | 30kg | 50 kg | ||||||
重量 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | 10.3kg | |
精 度 描 述 | 分辨率 | 20μ（无细分） 1μ（20细分） | 25μ/50μ（无细分） 1.25μ/2.5μ（20细分） | ||||||
速度 | 40mm/sec | 50mm/sec或100mm/sec | |||||||
重复定位精度 | 1μ | 2μ | |||||||
定位精度（选配光栅） | 3μ | 5μ | |||||||
直线度 | 3μ | 4μ | 5μ | ||||||
运动平行度 | 10μ | 15μ | 20μ | ||||||
俯仰 | 25″ | 50″ | 60″ | ||||||
偏摆 | 20″ | 25″ | 30″ | ||||||
回程间隙 | 2μ | ||||||||
丢步运动 | 1μ | 2μ | |||||||
附 件 描述 | 可加装失电制动功能（Z） | ||||||||
可加装光栅尺（G） | |||||||||
可换装伺服电机（D） | |||||||||
可加装防尘罩（F） | |||||||||
产品尺寸图：

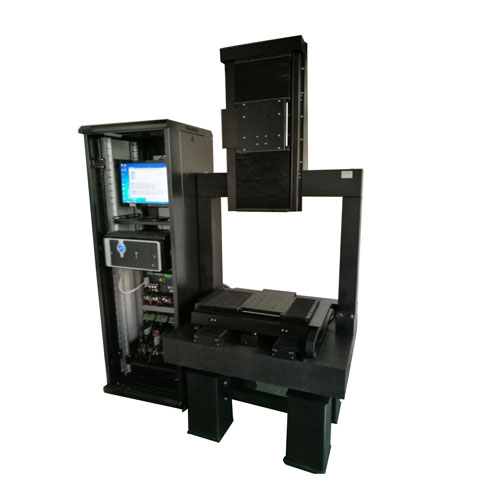

PT-GD150 高精度电动平移台 电动滑台 电动移动台 平移台 一维台

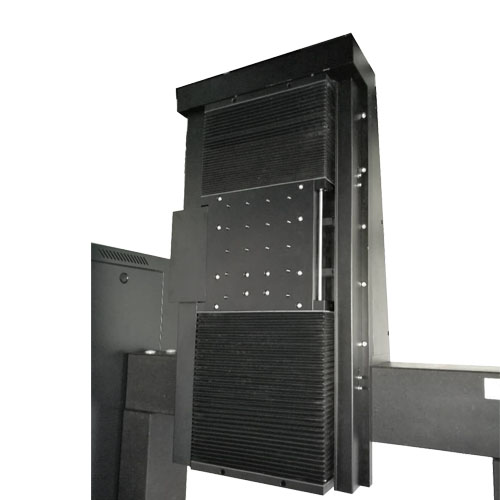

PT-GD150 高精度电动平移台 电动滑台 电动移动台 平移台 一维台
电动滑台 电动移动台 平移台 一维台
