产品分类
精密型电动旋转台（蜗轮蜗杆）
| 品牌 | PDV/派迪威 | 价格区间 | 1千-2千 |
|---|---|---|---|
| 产地类别 | 国产 | 产品种类 | 电动 |
| 应用领域 | 医疗卫生,环保,生物产业,电子/电池,综合 |
PX110-30 精密型电动旋转台（蜗轮蜗杆）
产品特性：
■标配步进电机，公司的ZD-KZ系列运动控制器可对其实现自动化控制。
■旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长。
■采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回小。
■设计精巧的消空回结构，可调整长期使用造成的空回间隙。
■特殊的结构设计保证了旋转台面很低的端跳和偏心，使旋转运动更加平稳。
■台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数。
■步进电机和蜗杆通过好品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。
■电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台。
■可增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
产品参数为电性能参数
产品型号 | PX110-30 | |
结 构 描 述 | 角度范围 | 360° |
台面尺寸 | φ39mm | |
传动比 | 64∶1 | |
驱动机构 | 蜗轮和蜗杆机构 | |
导轨形式 | 轴承 | |
步进电机(1.8°) | 28BYG | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
中心承载 | 5kg | |
重量 | 1.2kg | |
精 度 描 述 | 分辨率 | 0.03°（无细分） |
速度 | 25°/sec | |
重复定位精度 | 0.005°=18″ | |
定位精度（选配光栅） | 0.01°=36″ | |
端跳精度 | 20μ | |
空回 | 0.005°=18″ | |
偏心 | 5μ | |
丢步 | 0.005°=18″ | |
平行度 | 60μ | |
精密型电动旋转台（蜗轮蜗杆） PX110-30

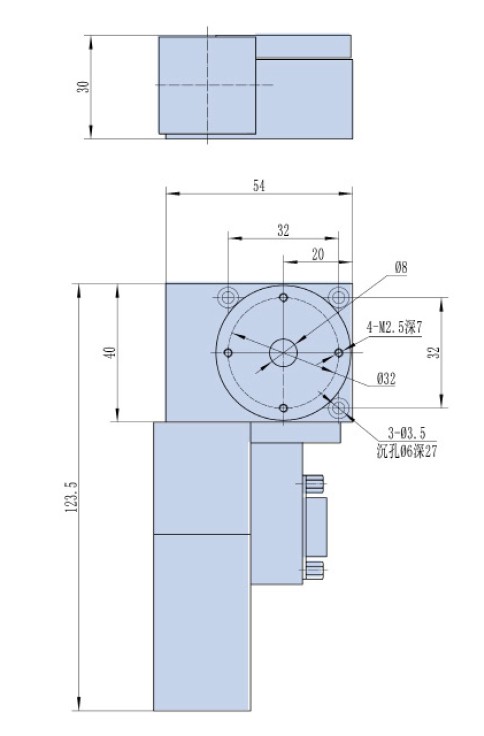

尺寸图：
