您现在的位置:首页 > 产品展示 > 高精度电动平台系列 > 电动平移台 > PP110-30-5040电动平移台 位移台 精密滑台 移动平台

电动平移台 位移台 精密滑台 移动平台

简要描述:电动平移台 位移台 精密滑台 移动平台
高品质精磨丝杠驱动,小导程,相同细分数可达到高的分辨率;巧妙的消空回螺母结构设计,可使研磨丝杠副的间隙降到Z小;精密方导轨,运动舒适,有侧向调整导轨预紧力和消间隙之功能,可多维组合使用;精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆,使运动的直线度和平行度有较大提高;平
台配有直角块,可以垂直使用,也可以水平使用;

  • 产品型号:PP110-30-5040
  • 更新时间:2023-12-18
  • 产品资料:

电动平移台 位移台 精密滑台 移动平台

不同型号价格不同,请咨询

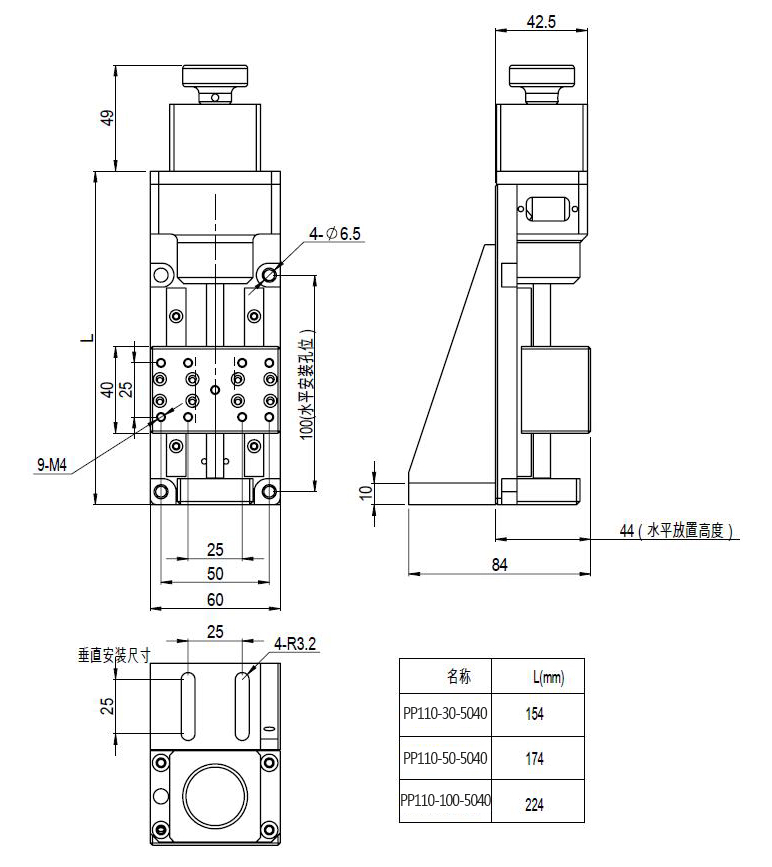

产品型号PP110-30-5040PP110-50-5040PP110-100-5040
结构描述行程30   mm50   mm100   mm
重量1.5kg1.8kg2.2kg
台面尺寸50×40mm
螺杆规格高研丝杆副(导程1   mm)
导轨精密滑块方导轨
步进电机(步距角)42(1.8°)
主体材料铝合金
表面处理阳极氧化发黑
台面承载(kg)1
精度描述分辨率5μm(无细分)   ,0.625μm (8细分)
速度6mm   /sec
重复定位精度2μm
定位精度(选配光栅)5μm
直线度8μm10μm12μm
运动平行度10μm15μm15μm
回程间隙2μm
丢步2μm
有霍尔元件限位开关/标配无原点开关,可加装
可加装光栅尺(G)
可换装28电机或伺服电机(D)






电动平移台 位移台 精密滑台 移动平台

产品详情:

※标配步进电机,公司的运动控制器可对其实现自动化控制

※产品结构小巧轻薄,适合于在轻载,低速的情况下使用,以及科学实验中使用

※高品质精磨丝杠驱动,小导程,相同细分数可达到高的分辨率

※精密方导轨,运动舒适,有侧向调整导轨预紧力和消间隙之功能,可多维组合使用

※精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆,使运动的直线度和平行度有较大提高

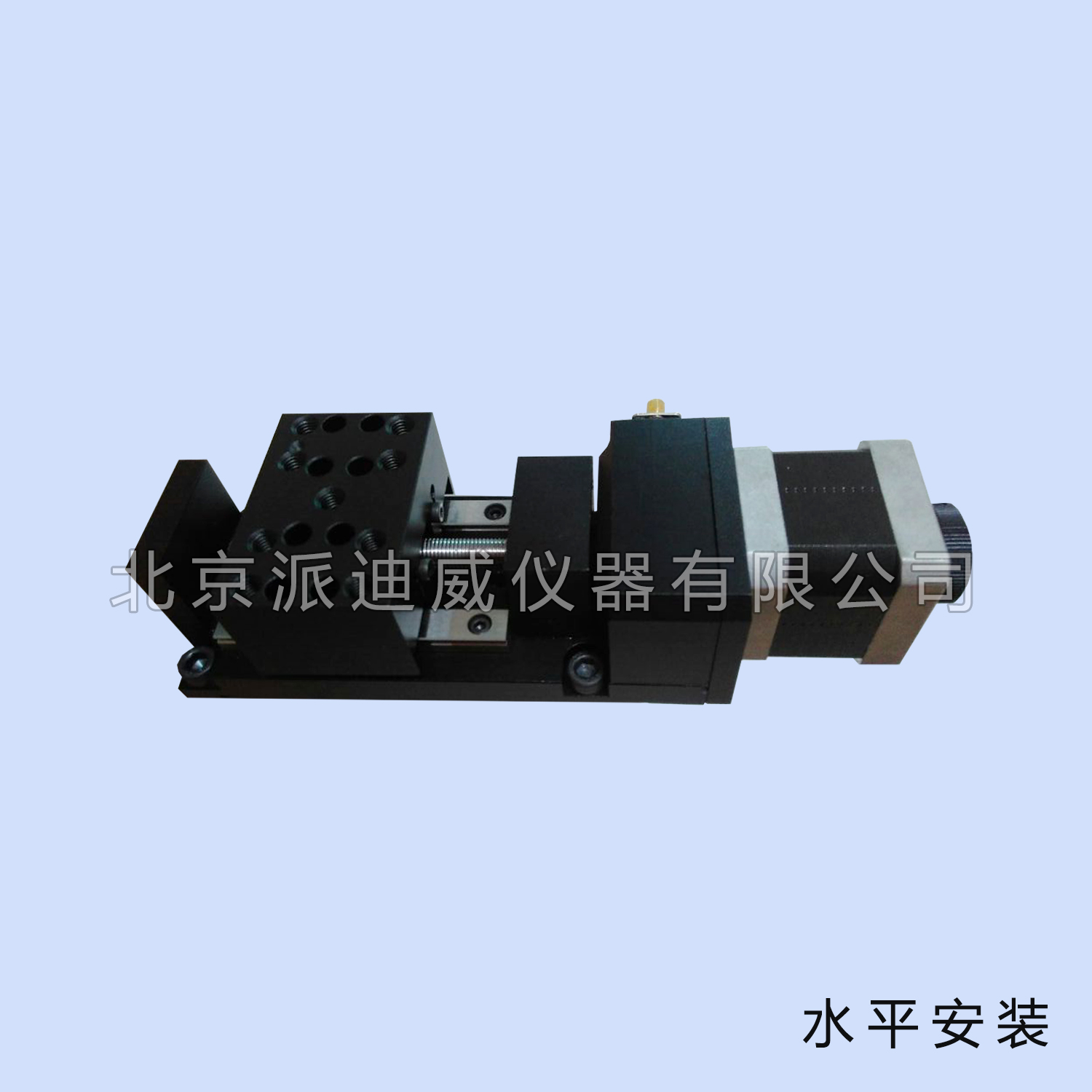

※平台配有直角块,可以垂直使用,也可以水平使用。
