手动Z轴上下升降台

简要描述:PT-DZ80 手动Z轴上下升降台
产品主体材料采用高强度铝合金,表面氧化发黑处理,采用交叉滚子导轨位移结构,微分头驱动。

  • 产品型号:PT-DZ80L/DZ80C/DZ80R
  • 更新时间:2023-03-22
  • 产品资料:

PT-DZ80 手动Z轴上下升降台

产品参数:

型号

PT-DZ80C

PT-DZ80R

PT-DZ80L

驱动方式

微分头

操作位置

中心

右侧

左侧

Z小读数

                         10μm/刻度

工作台面

                          80*80mm

行程

±12.5毫米

导轨

交叉滚珠导轨

承重

5kgf(49N)

移动精度

直线度

3μm

上下摆动

25’’

左右摆动

15’’

平行度

80μm

运动的平行度

30μm

自重

0.95Kg

材料表面处理

铝-黑色阳极氧化处理

PT-DZ80 手动Z轴上下升降台

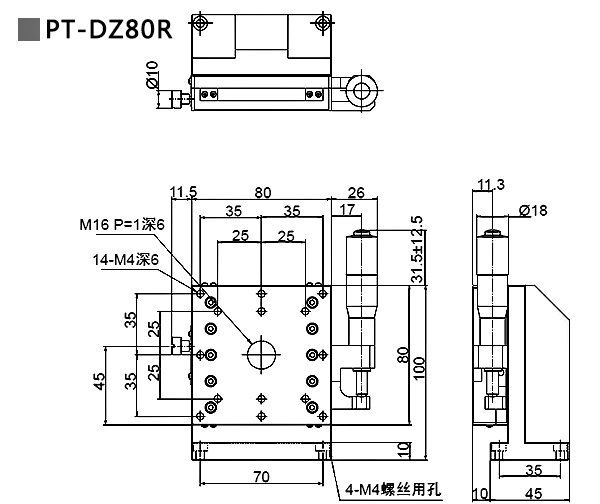

产品详情图:


PT-DZ80 手动升降台,产品主体材料采用高强度铝合金,表面氧化发黑处理,采用交叉滚子导轨位移结构,微分头驱动,具有高精度、小型、平滑、高刚性的有限直线运动的特点,被广泛的应用在OA机器及周边机器、各种测试仪、印刷电路板开孔机等精密机器中。
