产品展示


点击放大
产品型号:
PT-SD406M
产品名称:
迷你手动旋转台日本θ粗微调转动平台
产品报价:
产品特点:
迷你手动旋转台日本θ粗微调转动平台
可进行粗调360°旋转和微调(可以从微分头或精密调整螺杆中选择)的滑动式θ轴(旋转)粗微调平台。
粗调是直接旋转平台的上平面,微调则是在紧定粗调部分后调整微分头或精密调整螺杆(+/-5°)。
  PT-SD406M迷你手动旋转台日本θ粗微调转动平台的详细资料:

 迷你手动旋转台日本θ粗微调转动平台

 迷你手动旋转台日本θ粗微调转动平台

可进行粗调360°旋转和微调(可以从微分头或精密调整螺杆中选择)的滑动式θ轴(旋转)粗微调平台。
粗调是直接旋转平台的上平面,微调则是在紧定粗调部分后调整微分头或精密调整螺杆(+/-5°)。

产品参数:

型号

PT-SD406M/PT-SD406MUU

台面尺寸〔 mm 〕

φ 40

行程〔°〕

粗: 360  微:± 5

目盛最小读数

2 °

微分头最小读数

约 1 ′ 24.2 ″

导轨形式

滑动导轨

主要材料

黄铜

表面处理

黑铬

承载能力〔 N 〕

49.0 ( 5.0kgf )

最大承载力矩〔 N·m 〕

0.3

扭矩刚度〔″ /N·cm 〕

1.5

平行度〔μ m 〕

20

偏心量〔μ m 〕

20

台面跳动〔μ m 〕

20

自重〔 kg 〕

0.3kg

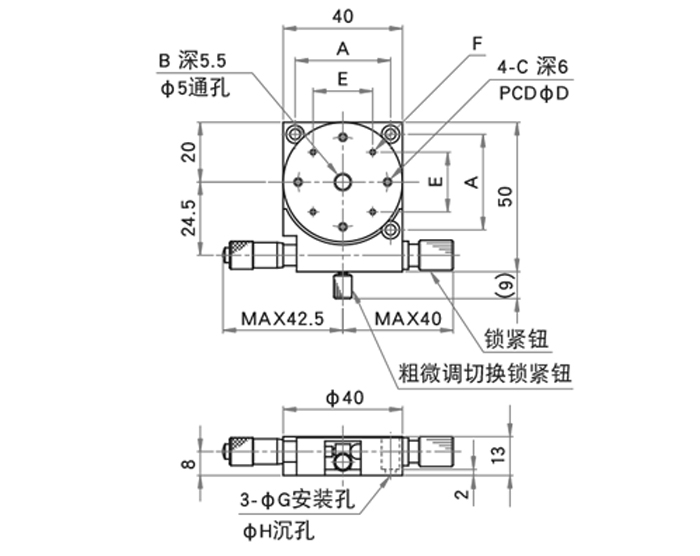

产品详情图:

PT-SD406MM/PT-SD406MUU

圆头小螺栓 M3×6…3个

内六角螺栓 6-32UNC×1/4…3个(UU)

型号

A(mm)

B

C

D(mm)

E(mm)

F

G(mm)

H(mm)

PT-SD406M

32

M6 P1

M3

30

20

4-M2 深2

3.5

6

PT-SD406MUU

31.

1/4-20UNC

6-32UNC

31.75

4

6.5
