迷你高精度电动旋转台/位移台

简要描述:迷你高精度电动旋转台/位移台
产品介绍:
1、标配步进电机使用运动控制器可对其实现自动化控制。
2、旋转轴系采用多道工艺精密加工而成,确保了旋转的精度及稳定性,同尺寸中承载大,寿命长。 3、采用精密研配的蜗轮蜗杆结构,运动舒适。

  • 产品型号:PT-GD62
  • 更新时间:2022-06-06

PT-GD62 迷你高精度电动旋转台/位移台

产品介绍:

1、标配步进电机使用运动控制器可对其实现自动化控制。

2、旋转轴系采用多道工艺精密加工而成,确保了旋转的精度及稳定性,同尺寸中承载大,寿命长。

3、采用精密研配的蜗轮蜗杆结构,运动舒适。

4、拥有调间隙机构,可大大减小回程差。

5、精巧的结构设计,超薄的产品外形。

6、台面拥有精密的光学刻度。

7、拥有电子零位。


产品参数为电性能参数:

规格

PT-GD62

台面尺寸

Ø62

旋转行程

360°

传动比

1:90

主要材质

高强度航空铝材(7075)

主要材质表面处理

黑色阳极氧化

仪器重量

0.6Kg

中心负载

5Kg

8细分分辨率

0.0025°

Z大速度

40(deg/sec)

单向定位精度

0.05°/180″

重复定位精度

±0.03°/108″

空回间隙

±0.03°/108″

径向跳动

40μm

轴向跳动

40μm

平行度

50μm

表面跳动

30μm

电机类型

双出轴20步进电机

电机步进角

1.8°

额定工作电流

1A

电源电压

24V±10%

接头

DB9针接头

零位开关

霍尔传感器



PT-GD62 迷你高精度电动旋转台/位移台

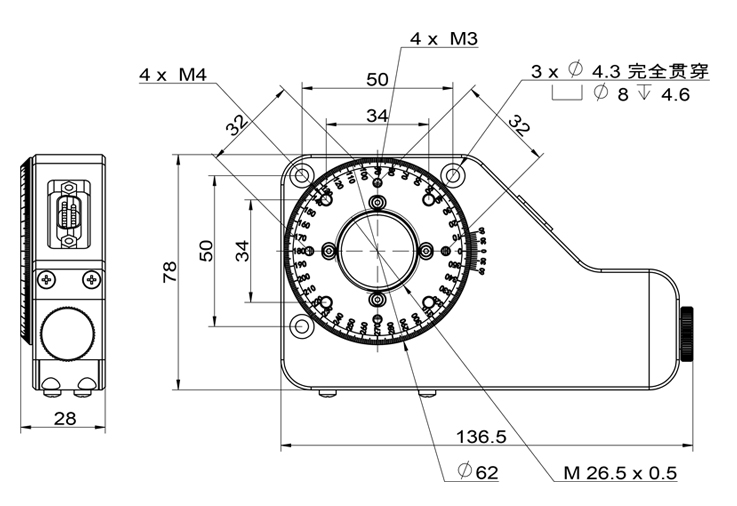

产品详情图
