产品展示


点击放大
产品型号:
PT-XY100
产品名称:
电动整体组合台 双轴电动滑台 位移
产品报价:
产品特点:
电动整体组合台:PT-XY100

PT-XY100台面尺寸300×300mm------8500元

PT-XY50台面尺寸155x155mm-------3900元
  PT-XY100电动整体组合台 双轴电动滑台 位移的详细资料:

PT-XY100 电动整体组合台 双轴电动滑台 位移

电动整体组合台:PT-XY100

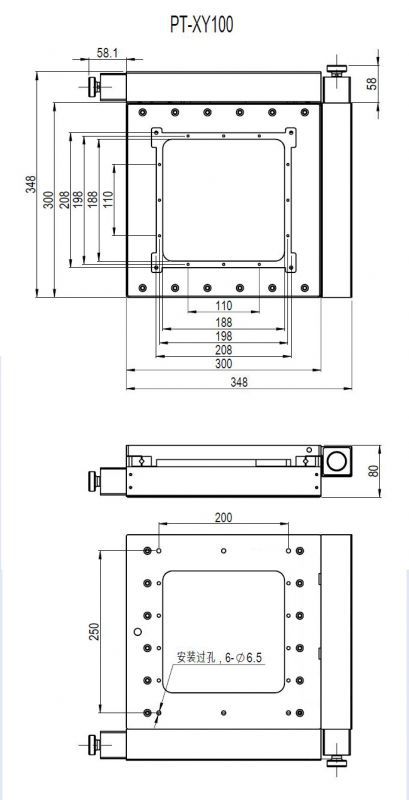

PT-XY100台面尺寸300×300mm------8500元

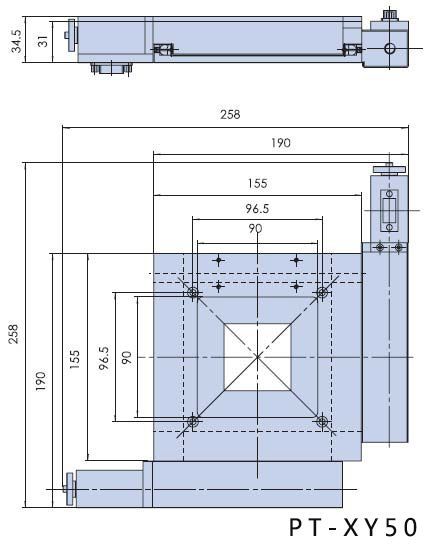

PT-XY50台面尺寸155x155mm-------3900元

产品特性:

※标配步进电机,公司的运动控制器可对其实现自动化控制

※产品结构小巧轻薄,适合于在轻载,低速的情况下使用,以及科学实验中使用

※高品质精磨丝杠驱动,小导程,相同细分数可达到高的分辨率

※巧妙的消空回螺母结构设计,可使研磨丝杠副的间隙降到小

※***方导轨,运动舒适,有侧向调整导轨预紧力和消间隙之功能,可多维组合使用

※精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆,使运动的直线度和平行度有较大提高

产品参数:

产品型号

PT-XY100

PT-XY50

参数

X,Y轴行程

100 mm

50mm

台面尺寸

300×300mm

155x155mm

螺杆导程

4 mm

自加工丝杆副

导轨

***交叉滚柱导轨

高级交叉滚柱导轨

步进电机(步距角)

42(1.8°)

国产普通28(1.8°)电机

主体材料

铝合金

铝合金

表面处理

阳极氧化发黑

阳极氧化发黑

台面中心承载

50 kg

10kg

平台自量

8.3 kg

3.2kg

参数

分辨率

20μm(无细分),2.5μm(8细分)

5μm(无细分),0.625μm(8细分)

速度

40mm /sec

6mm /sec

重复定位精度

2μm

40μm

定位精度

3μm

50μm

直线度

5μm

5μm

运动平行度

15μm

15μm

俯仰

50″

50″

偏摆

25″

25″

回程间隙

2μm

2μm

丢步

2μm

2μm

可加装光栅尺(G)

可换装伺服电机(D)
