产品展示


点击放大
产品型号:
产品名称:
电动旋转台+电动角度台XYR角位台左右调整台
产品报价:
产品特点:
电动旋转台+电动角度台XYR角位台左右调整台
北京派迪威仪器有限公司本着“客户至上,诚信经营,互惠互利,长久合作,共同进步"的经营理念和广大的客户沟通合作交流,为客户提供售前产品咨询,疑难问题解答,专业的产品知识培训以及完善的售后服务。
  电动旋转台+电动角度台XYR角位台左右调整台的详细资料:

电动旋转台+电动角度台XYR角位台左右调整台

产品型号

PT-XY100

产品型号

PX110-200

参数

X,Y轴行程

100 mm

角度范围

360°

台面尺寸

300×300mm

台面尺寸

φ200mm

螺杆导程

4 mm

传动比

1801

导轨

精密交叉滚柱导轨

驱动机构

蜗轮和蜗杆机构

步进电机(步距角)

42(1.8°)

导轨形式

轴承

主体材料

铝合金

  步进电机1.8°

57BYG

表面处理

阳极氧化发黑

主体材料

铝合金

台面中心承载

50 kg

表面处理

阳极氧化发黑

平台自量

8.3 kg

中心承载

55kg

参数

分辨率

20μm(无细分),2.5μm8细分)

重量

7.9kg

z大速度

40mm /sec

分辨率

0.01°=36″(无细分)

0.0005°=1.8″20细分)

重复定位精度

2μm

速度

25°/sec

诀队定位精度

3μm

重复定位精度

0.005°=18″

直线度

5μm

对定位精度

0.01°=36″

运动平行度

15μm

端跳精度

15μ

俯仰

50

空回

0.005°=18″

偏摆

25

偏心

20μ

回程间隙

2μm

丢步

0.005°=18″

丢步

2μm

平行度

100μ

回程间隙

2μm

丢步

2μm





可加装光栅尺(G)

可换装伺服电机(D)





电动旋转台+电动角度台XYR角位台左右调整台

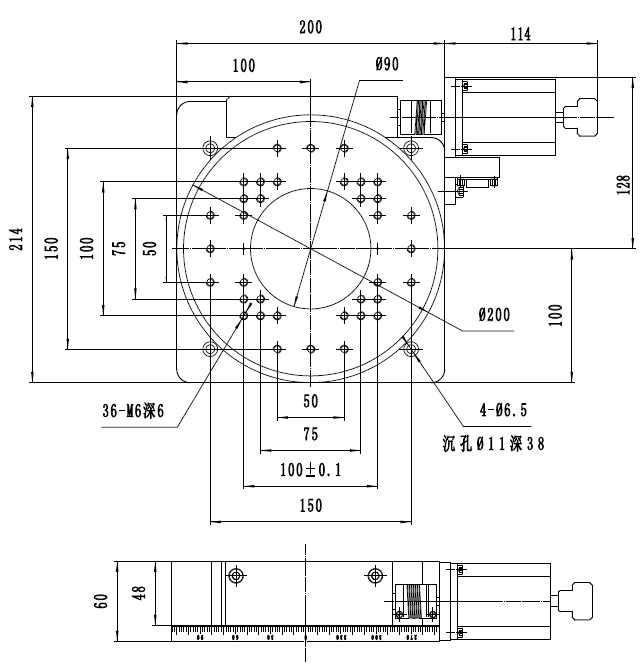

产品尺寸图:
