电动XYZ三维移动龙门架,行程可按要求改制

简要描述:电动XYZ三维移动龙门架,行程可按要求改制
龙门架三轴位移行程可以根据使用需求任意选择,也可以用不同的位移台改制。

  • 产品型号:PT-UX150
  • 更新时间:2024-06-25
  • 产品资料:

龙门架三轴位移行程可以根据使用需求任意选择,也可以用不同的位移台改制。


产品型号PT-GD150(50)PT-GD150(100)PT-GD150(150)PT-GD150(200)PT-GD150(300)PT-GD150(400)PT-GD150(500)PT-GD150(600)
结构描述行程50 mm100 m150 mm200 mm300 m400 mm500 m600 mm
台面尺寸150x150mm150x150mm150x150mm150x150x
150mm150mm
150x150mm150x150mm150x150mm
螺杆规格高精密滚珠螺杆(导程5mm)滚珠螺杆(导程5mm)
导轨高精密线性滑块导轨
步进电机(1.8°)STP-57D3016
主体材料铝合金/不锈钢
表面处理阳极氧化发黑
台面承载20kg30kg50 kg
重量2.8kg3.4kg4.5kg5.2kg6.3kg7.2kg8.3kg10.3kg
精度描述分辨率20μ(无细分)25μ/50μ(无细分)
1μ(20细分)1.25μ/2.5μ(20细分)
速度40mm/sec50mm/sec或100mm/sec
重复定位精度
定位精度
(选配光栅)
直线度
运动平行
10μ15μ20μ
俯仰25"50"60"
偏摆20"25"30"
回程间隙2 μ
丢步运动2 μ
可加装失电制动功能(Z)
可加装光栅尺(G)
可换装伺服电机(D)
可加装防尘罩(F)

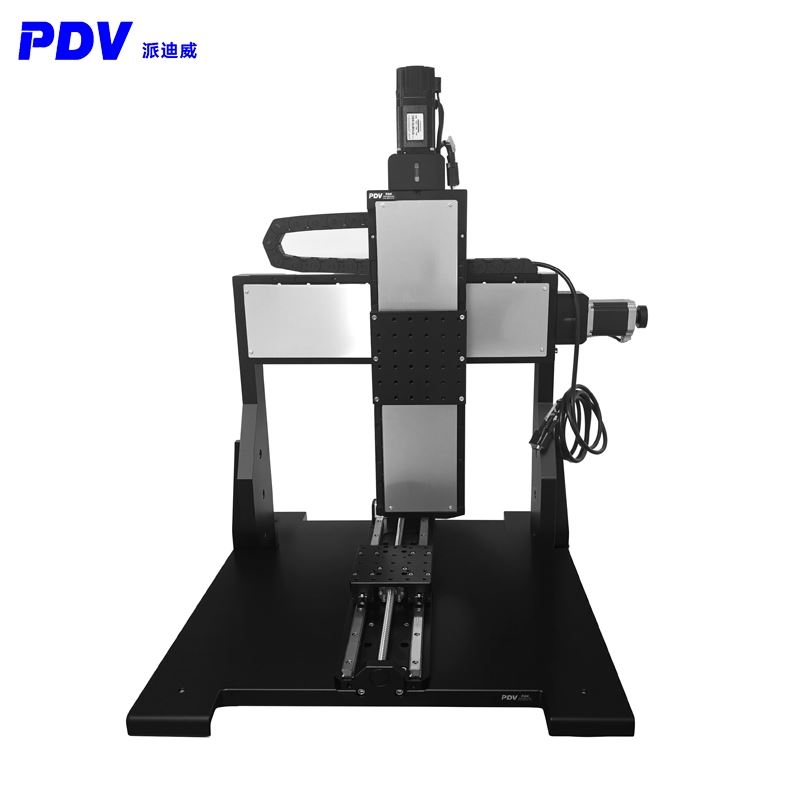

电动XYZ三维移动龙门架 行程可按要求改制

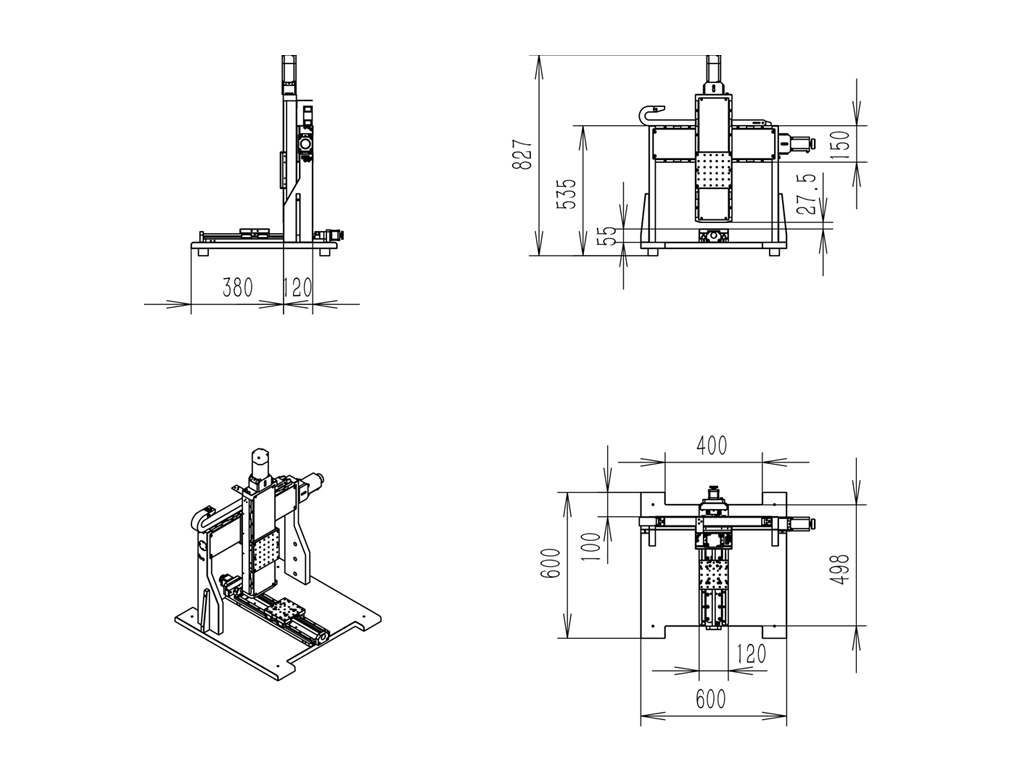

电动XYZ三维移动龙门架 行程可按要求改制
