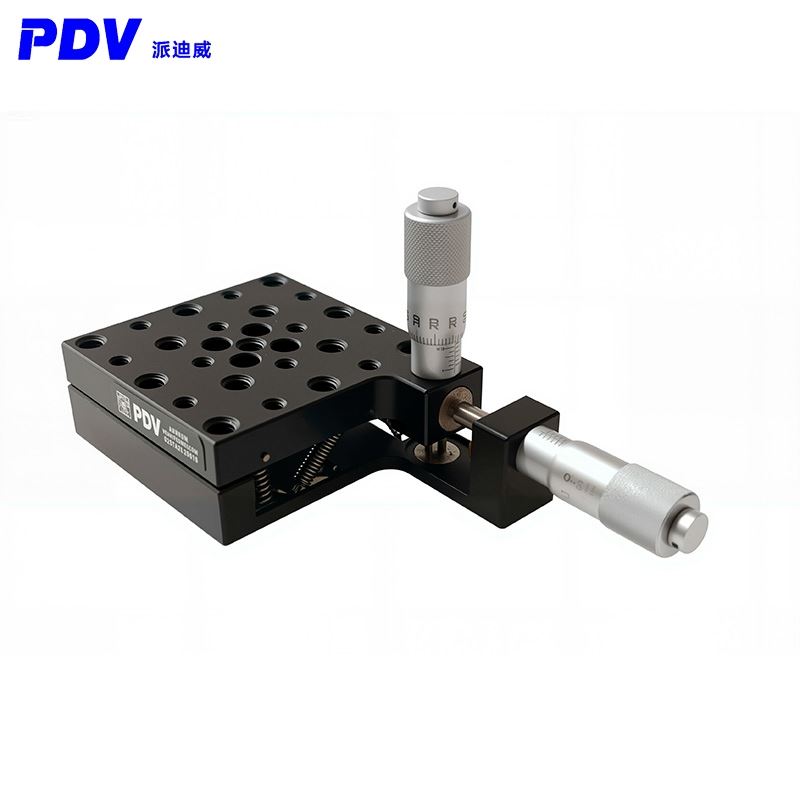

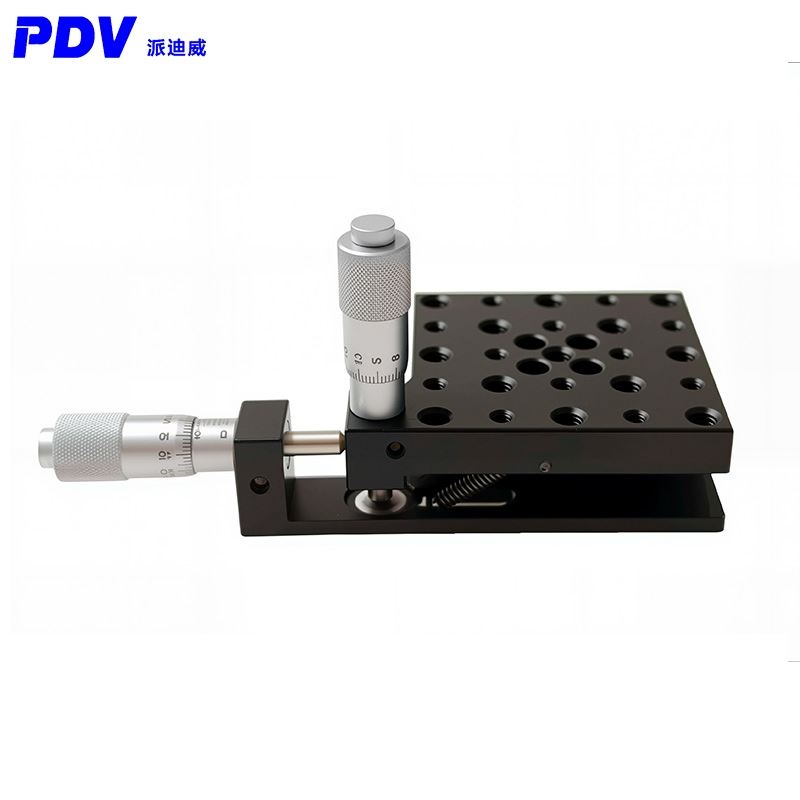

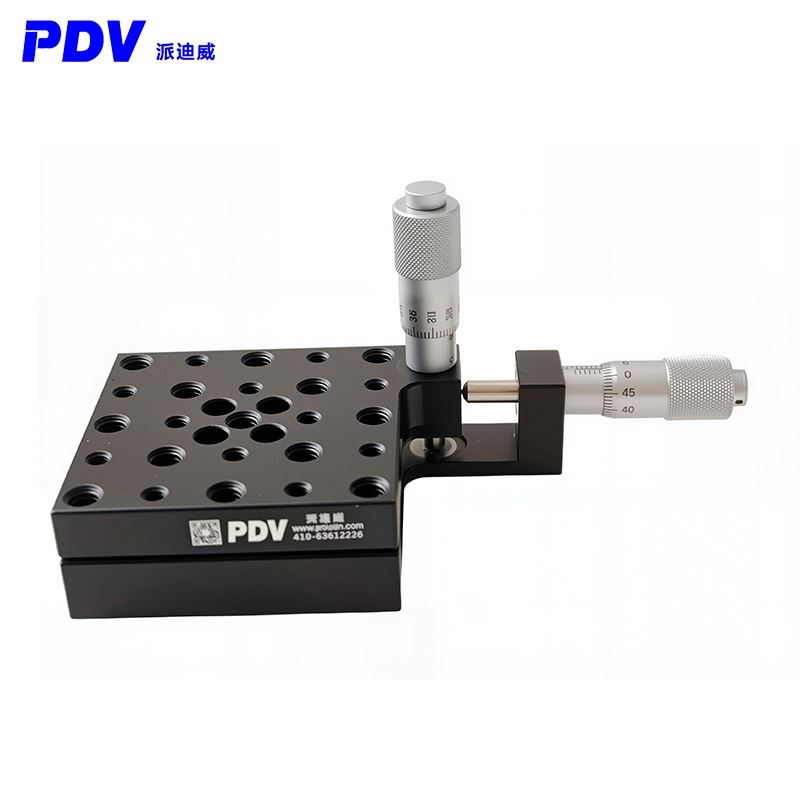

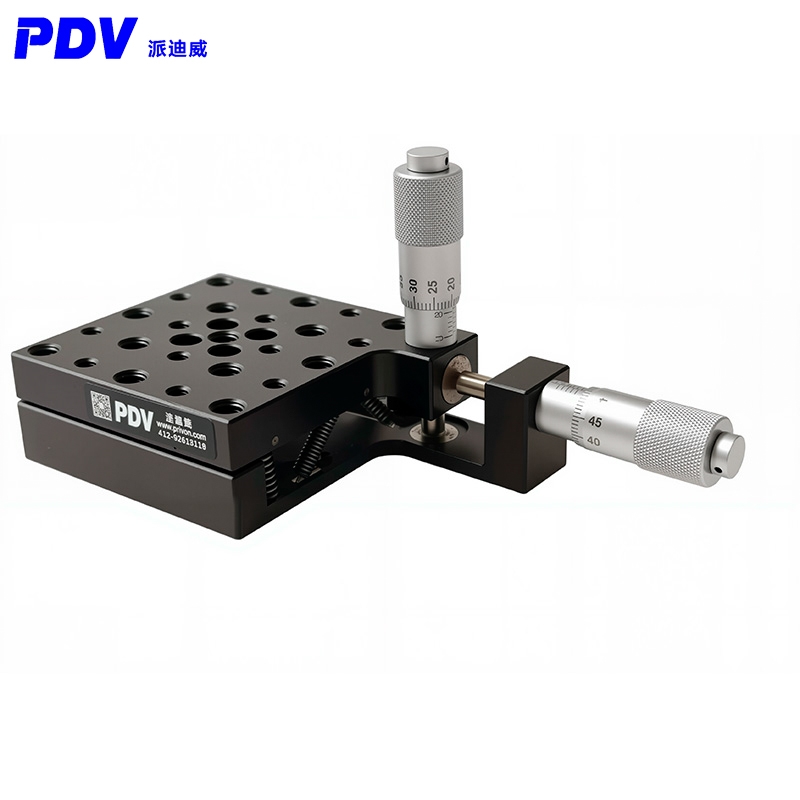

手动二维倾斜旋转台 XY轴俯仰偏转台

简要描述:手动二维倾斜旋转台 XY轴俯仰偏转台
1、PT-QX10具有±2.5°小角度旋转功能,±5°的倾斜俯仰调节;
2、工作面6mm-4mm螺纹孔规则分布;
3、可整合安装不同规格的激光光源和光学元件;
4、材质采用工业级#7075铝合金氧化发黑处理;
5、微分调节轴可精密调整度数;
6、采用弹簧复位可增加灵活性。

  • 产品型号:PT-QX10
  • 更新时间:2024-06-25
  • 产品资料:


产品特性:

1、PT-QX10具有±2.5°小角度旋转功能,±5°的倾斜俯仰调节;

2、工作面6mm-4mm螺纹孔规则分布;

3、可整合安装不同规格的激光光源和光学元件;

4、材质采用工业级#7075铝合金氧化发黑处理;

5、微分调节轴可精密调整度数;

6、采用弹簧复位可增加灵活性。

产品参数:

型号

PT-QX10

位移轴

XY

驱动方式

微分头

螺纹类型

M6M4

耐载荷

3kg

平台尺寸

60mm*60mm

高度

24.5mm

倾斜角度

±5°(x)

旋转角度

±2°(y)

材质

#7075铝合金

净重

210g




可以小范围调整角度(x:2.5°小角度旋转调节; y:倾斜俯仰调节),采用微分头操作,使用方便。

产品底部有安装螺孔,可以直接连接其他台面;上下部均有标准孔距的连接孔,方便与其它系列产品组合。
