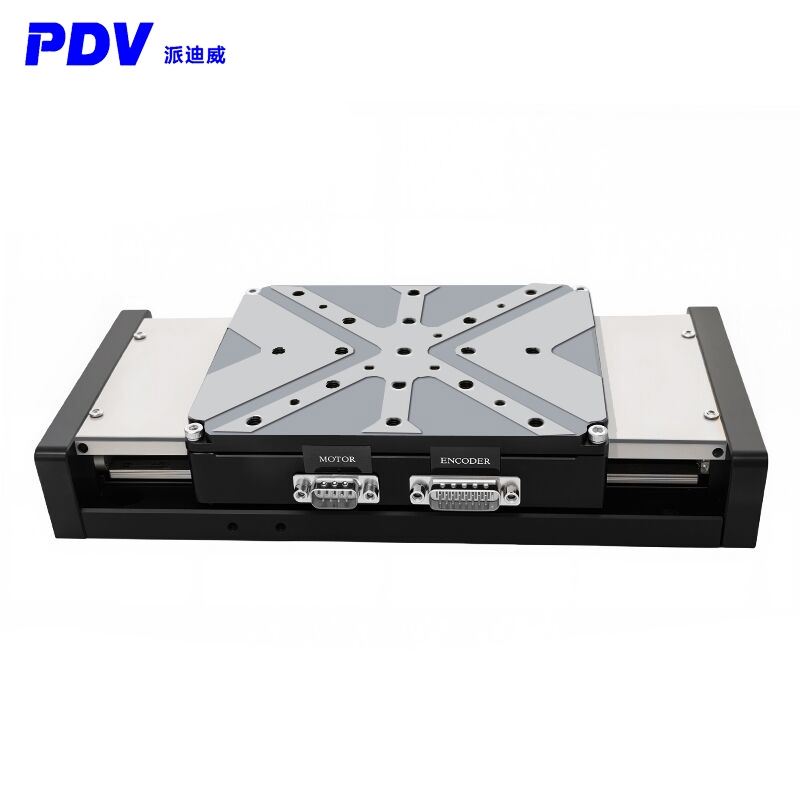

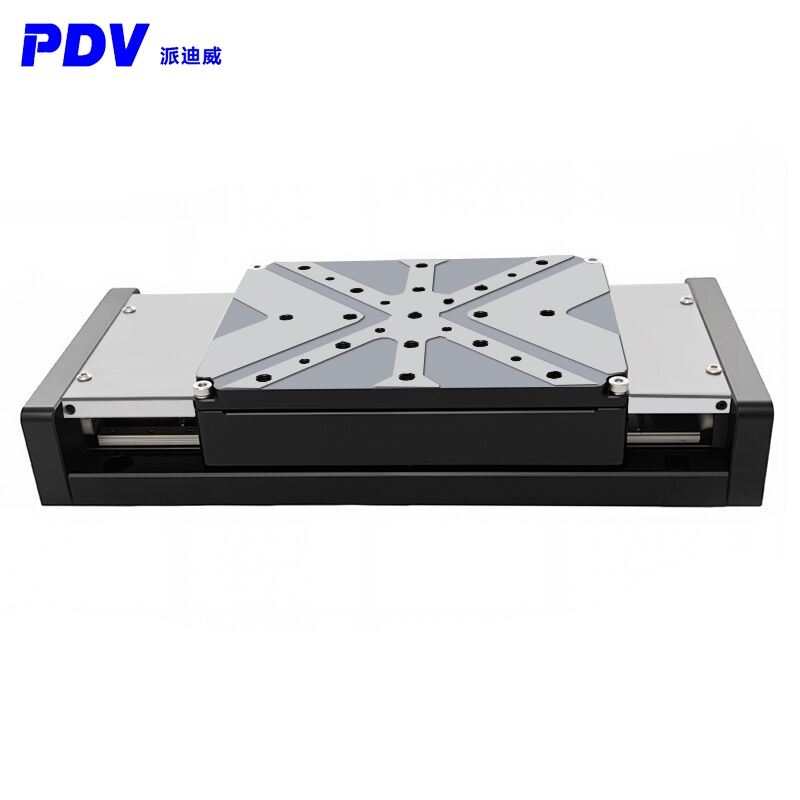

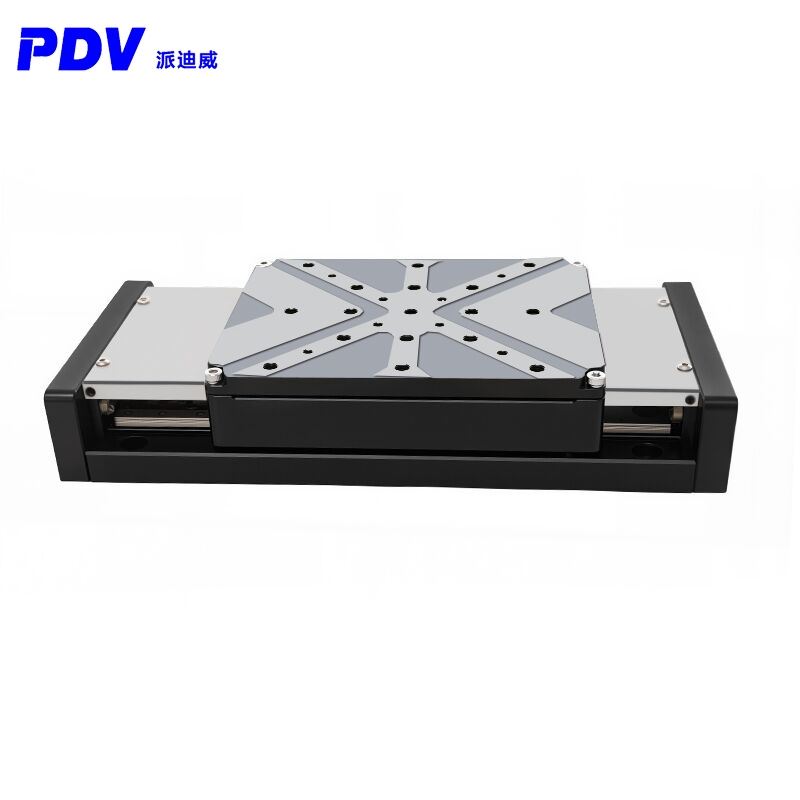

产品中心高精度电动平台系列高精度直线电机位移台PT-ZX50高精度直线电机平台
product
产品分类
高精度直线电机平台
| 品牌 | PDV/派迪威 | 价格区间 | 面议 |
|---|---|---|---|
| 产地类别 | 国产 | 产品种类 | 电动 |
| 应用领域 | 综合 |
产品参数：
| 型号 | PT-ZX50 | PT-ZX100 | PT-ZX150 | PT-ZX200 | PT-ZX300 | PT-ZX500 | PT-ZX1000 |
| 行程（mm） | 50 | 100 | 150 | 200 | 300 | 500 | 1000 |
| 负载（kg） | 20 | 10 | 20 | 10 | 50 | 50 | 50 |
| 分辨率（um） | 0.1 | 0.1 | 0.1 | 0.1 | 0.05 | 0.05 | 0.05 |
| 最小步进量（um） | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| 单向重复定位精度/保证值（um） | ±0.5 or 1 | ±0.5 or 1 | ±0.5 or 1 | ±0.5 or 1 | ±1 or 2 | ±1.5 or 3 | ±1.5 or 3 |
| 单向重复定位精度/典型值（um） | ±0.2 or 0.4 | ±0.2 or 0.4 | ±0.2 or 0.4 | ±0.2 or 0.4 | ±0.5 or 1 | ±0.75 or 1.5 | ±0.75 or 1.5 |
| 双向重复定位精度/保证值（um） | ±1 or 2 | ±1 or 2 | ±1 or 2 | ±1 or 2 | ±2 or 4 | ±2.5 or 5 | ±3 or 6 |
| 双向重复定位精度/典型值（um） | ±0.5 or 1 | ±0.5 or 1 | ±0.5 or 1 | ±0.5 or 1 | ±1 or 2 | ±1.25 or 2.5 | ±1.5 or 3 |
| 定位精度/保证值（um） | ±2 or 4 | ±2 or 4 | ±2 or 4 | ±2 or 4 | ±3 or 6 | ±4 or 8 | ±5 or 10 |
| 定位精度/典型值（um） | ±0.5 or 1 | ±0.5 or 1 | ±0.5 or 1 | ±0.5 or 1 | ±1.5 or 3 | ±2 or 4 | ±2.5 or 5 |
| 最大速度（mm/s） | 200 | 200 | 200 | 200 | 400 | 400 | 400 |
| 直线度（um） | 5 | 5 | 5 | 5 | 8 | 10 | 15 |
| 平整度（um） | 5 | 5 | 5 | 5 | 8 | 10 | 15 |
| 偏摆 | 10 | 15 | 15 | 20 | 30 | 40 | 60 |
| 俯仰 | 10 | 15 | 15 | 20 | 30 | 40 | 60 |
| 持续推力（N） | 35.2 | 17.6 | 35.2 | 17.6 | 103 | 103 | 103 |
| 峰值推力（N） | 176 | 88 | 176 | 88 | 289 | 289 | 289 |
| 重量（kg） | 3 | 2.9 | 4.4 | 4 | 12 | 20 | 43 |
※ 备注
1：水平放置下的中心垂直负载。
2：最小运动增量不等同于分辨率，最小运动增量是指运动系统在连续、稳定情况下能够移动的最小量。一般来说，系统分辨率远小于最小运动增量。考虑传动结构和编码器对系统误差的影响，直线电机位移台与步进电机位移台相比，其最小运动增量更加接近于分辨率。
3：精度测量数据是平台在水平放置的情况下使用激光干涉仪测量的数据。
4：最大速度为典型值，根据负载和控制器的不同会有区别。
产品详情：
高速、高精度、高稳定性，性价比高
直线电机位移台，为科研和工业客户提供理想解决方案，替代传统伺服电机+丝杠结构位移台。
主要特点：
高速响应，提升效率： 直线电机技术带来更快的加速度和更高的速度，显著缩短定位时间，提高实验效率。
高精度定位，确保准确性： 内置高精度光栅尺，实现微米级重复定位精度，满足高精度应用需求。
高稳定性运行，保障可靠性： 无摩擦传动设计，消除了传统丝杠结构的机械磨损和间隙，确保长期稳定运行，延长使用寿命。
高性价比，优化成本控制：提供性能的同时，价格具有竞争力，帮助客户优化成本控制，实现高性价比。
*音运行，打造舒适环境: *音位移台，适用于对噪音敏感的实验室环境和高性能工业场所。
选配我们的控制系统：强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。
高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。
灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。
产品应用：
生命科学 Life Science 、精密测量 Precision Measurement 、半导体 Semiconduct、航空领域 Aviation 、激光 Laser 、自动控制工业 Automatic Control
性能实测：
产品尺寸：
