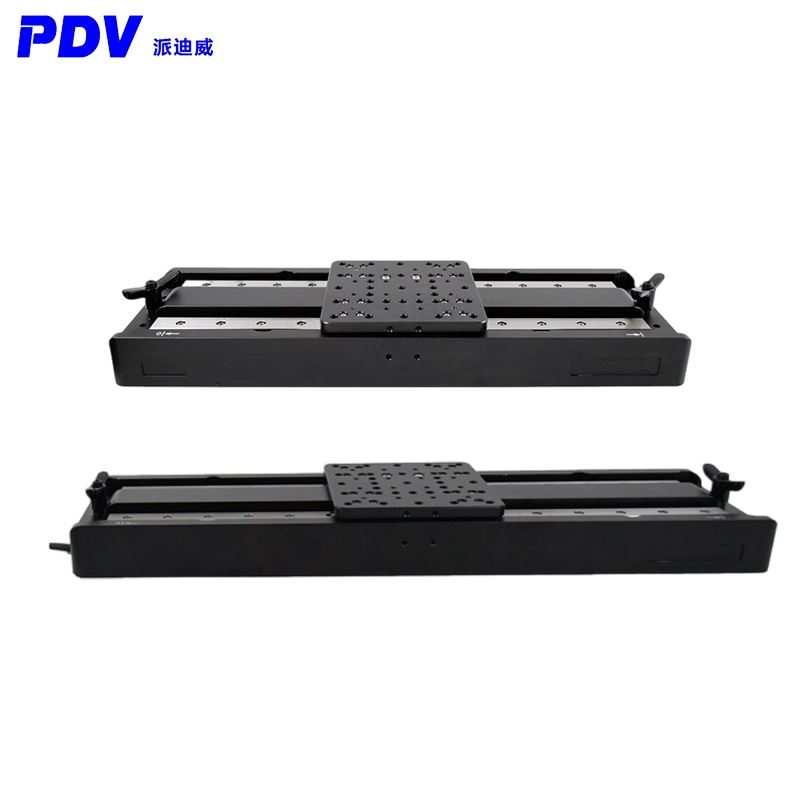

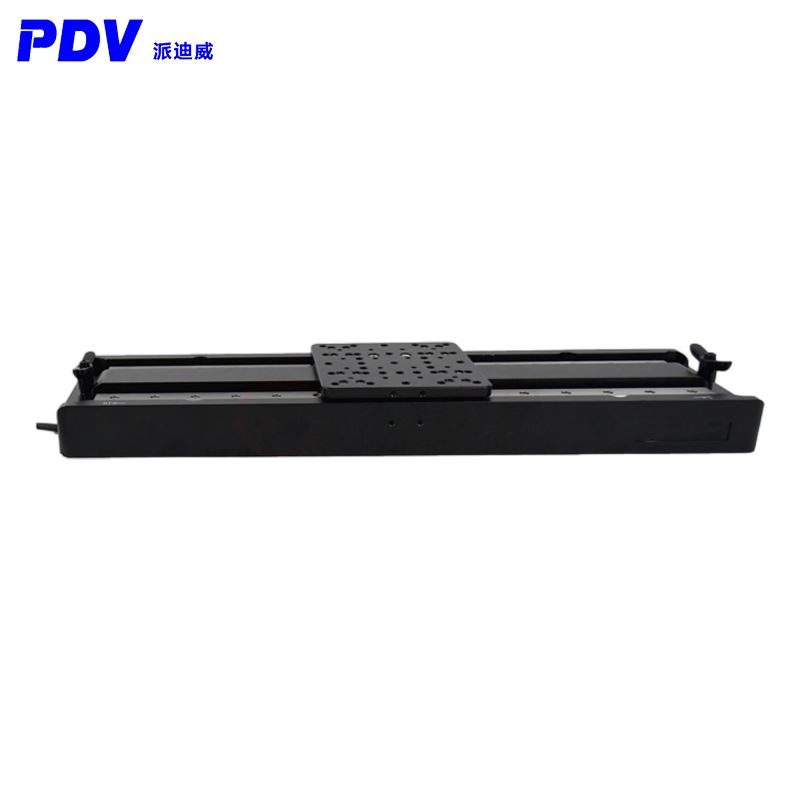

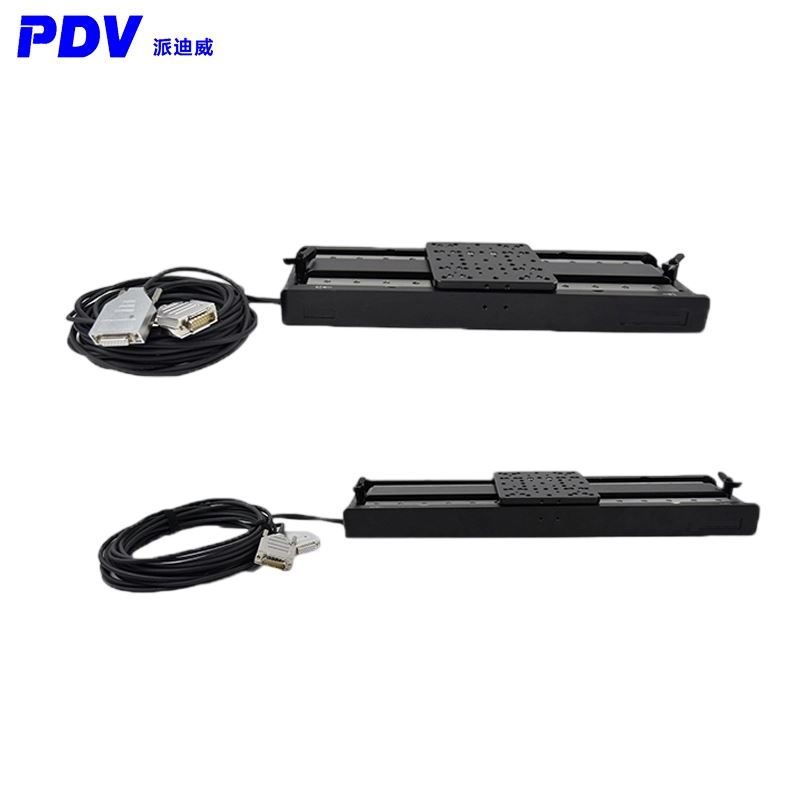

高精度直驱电控平移台
| 品牌 | PDV/派迪威 | 应用领域 | 综合 |
|---|
高精度直驱电控平移台产品说明：
无刷直驱驱动，高动态响应；
光栅尺全闭环反馈，分辨率达50nm；
高精度、高稳定性，无回程差，重复精度可达0.25μm；
运行平稳，速度波动小，最高速可达500mm/s；
两款行程可选：220mm、300mm；
直驱平移台是一款长行程、高精度的直驱电控平移台产品，具有220mm、300mm两种行程选择，采用无刷直驱电机驱动，消除机械干扰点，并采用直接驱动技术避免背隙；主体结构采用高硬度铝合金材料，导向机构采用是精密线性轴承，满足高刚度以及线性度；采用光栅尺闭环反馈，提高了产品的精度，双向重复精度可达到±0.25μm。线缆安装内置，使得产品整体更简洁美观。配合控制器以及软件界面，可达到更优的精度。
高精度直驱电控平移台产品参数：
| 型号 | PT-ZW220 | PT-ZW300 |
| 主材质 | 铝合金 | 铝合金 |
| 行程 | 220mm | 300mm |
| 厚度 | 50mm | 50mm |
| 绝对精度 | ±3um | ±5um |
| 最小移动增量 | 100nm | 100nm |
| 俯仰 | ±30" | ±30" |
| 最大速度 | 400mm/s | 400mm/s |
| 水平承载 | 10kg | 10kg |
| 外置控制反馈 | 光栅尺全闭环 | 光栅尺全闭环 |
| 原点位置 | 中心位置 | 中心位置 |
| 表面处理 | 阳极氧化黑 | 阳极氧化黑 |
| 台面尺寸 | 120X120mm | 120X120mm |
| 光栅尺分辨率 | 50nm | 50nm |
| 双向重复精度 | ±0.25um | ±0.25um |
| 偏摆 | ±30" | ±30" |
| 直线度/平面度 | ±4um | ±5um |
| 最大加速度 | 10m/s² | 10m/s² |
| 电机类型 | 无刷直驱电机 | 无刷直驱电机 |
| 限位开关 | 光电 | 光电 |
| 线缆长度 | 3m | 3m |
| 自重 | 5.3kg | 6.3kg |

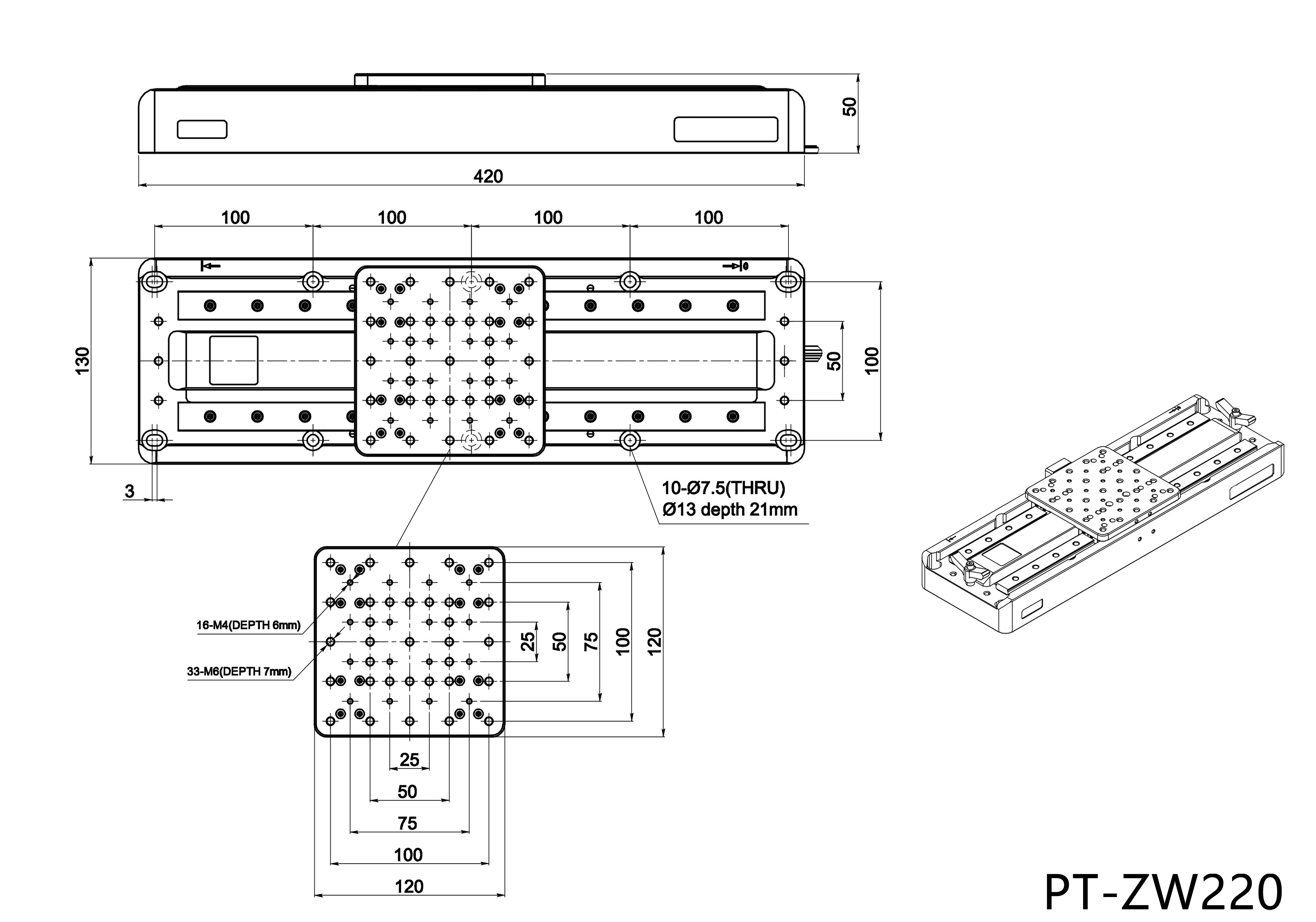

产品尺寸：
