手动角位台 弧摆台 摆动平台

产品资料下载:
产品型号:PT-SD60-50R/50L/75R/75L
详细介绍在线留言
品牌PDV/派迪威价格区间1千-2千
产地类别国产产品种类手动
应用领域医疗卫生,环保,生物产业,能源,综合

手动角位台 弧摆台 摆动平台


角位移台是用来在小角度范围内精确旋转物体的装置,它绕着空间中的一个固定点进行旋转。角度位移台与线性位移台相似,但它不是提供线性移动,而是绕着位移台安装面上方的一个固定点旋转。在我们的产品中,都对旋转点与安装面的距离进行了设计,这样,两种不同的角度位移台模型可以堆叠实现XY配置,并且两种位移台都可以绕着同一点旋转。


产品参数:

型号

PT-SD60-50R

PT-SD60-50L

PT-SD60-75R

PT-SD60-75L

PT-SD601-50

驱动方式

微分头

操作位置

右侧

左侧

右侧

左侧

中心

旋转中心

50mm

75mm

50mm

值读数

33’’/刻度

24’’/刻度

33’’/刻度

工作尺寸

60×60mm

行程

±7°

导轨

V槽钢珠导轨

承重

5kgf(49N)

自重

0.3kg

材料表面处理

铝-黑色阳极氧化处理

手动角位台 弧摆台 摆动平台

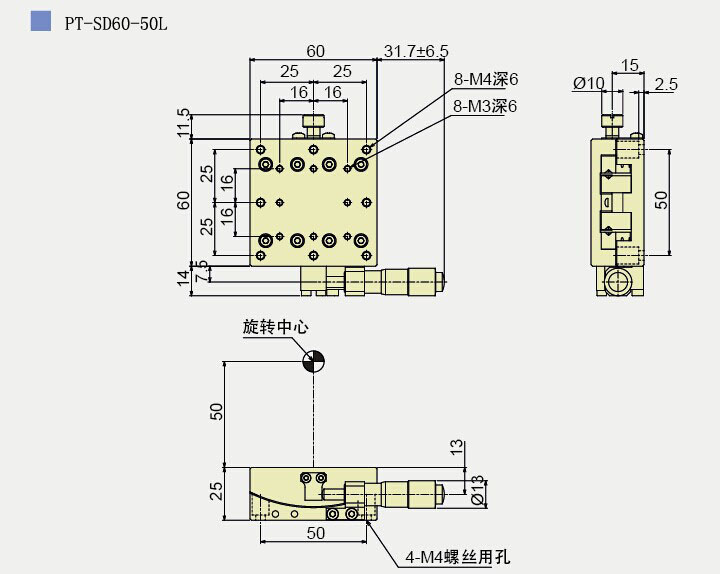

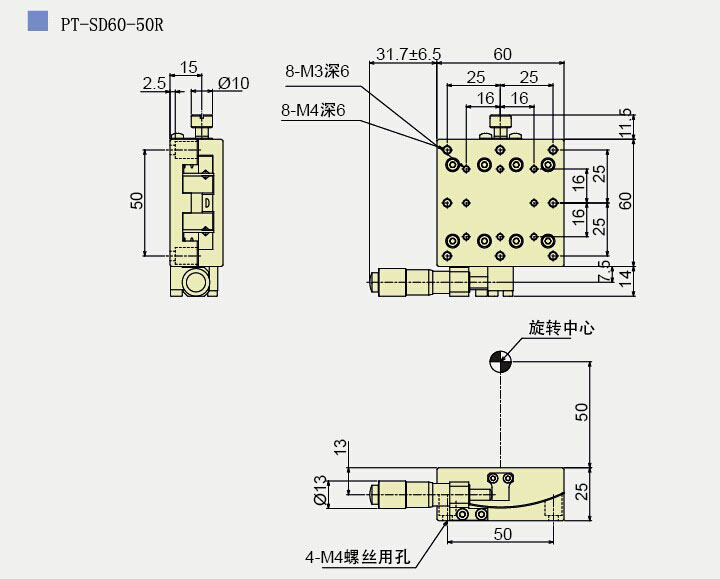

产品尺寸图:
