产品分类精密手动角位台/测角仪摆动平台俯仰台
| 品牌 | PDV/派迪威 | 价格区间 | 面议 |
|---|---|---|---|
| 产地类别 | 国产 | 产品种类 | 手动 |
| 应用领域 | 医疗卫生,环保,生物产业,能源,综合 |
PT-SD308精密手动角位台/测角仪摆动平台俯仰台的特点：
1.产品提供小角度旋转调节；
2.台面水平放置，具有标准连接孔，可以和其它系列产品组成多维调整架；
3.采用精研可调燕尾导轨，精度高，承载大；
4.蜗轮副驱动，运动舒适，精密可靠；
5.台面运行平稳，偏摆和倾斜较小；
6.成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转调整；
7.手轮锁紧，安全可靠。
PT-SD308精密手动角位台/测角仪摆动平台俯仰台的参数
型号 | PT-SD308 |
台面尺寸 | 65mm×65mm |
角度范围 | ±15° |
回转中心高 | 50 mm |
回转中心偏差 | φ0.05 mm |
驱动方式 | 蜗轮蜗杆驱动 |
导轨形式 | V型导轨+滚珠 |
驱动位置 | 中央驱动 |
刻度 | 1° |
读数 | 6′ |
调整量 | (参考)3″/10细分时 |
偏摆 | 80″ |
倾斜 | 60″ |
承载 | 10kg |
自重 | 0.52kg |
材料 | 铝合金 |
表面处理 | 阳极氧化 |

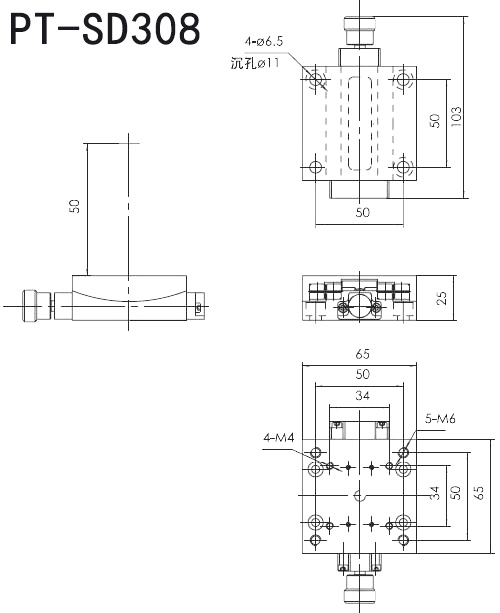

产品尺寸图：
角度位移台或转角位移台是用来在小角度范围内精确旋转物体的装置，它绕着空间中的一个固定点进行旋转。角度位移台与线性位移台相似，但它不是提供线性移动，而是绕着位移台安装面上方的一个固定点旋转。
