精密型手动整体平移台

简要描述:PT-SZ13 精密型手动整体平移台
结构紧凑设计,使用方便,小空间内实现两轴平移调整
结构的整体性,更易通过加工来保证两轴运动的平行度和垂直度
左右手成对设计,水平两水平两轴的测微头安装在同一个水平面上,方便操作
采用线性滚珠配精磨钢棒导轨,运动舒适,平稳,保证每轴运动的直线度,偏摆,俯仰
测微头驱动,弹簧复位,定量读数,消除空回,达到高的调整精度

  • 产品型号:PT-SZ13
  • 更新时间:2023-10-09
  • 产品资料:

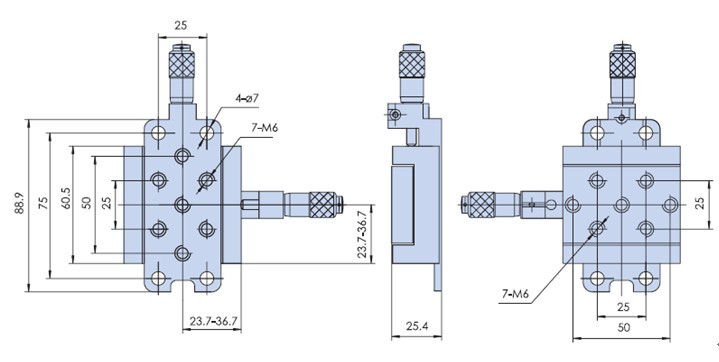

PT-SZ13 精密型手动整体平移台

X,Y两维调整,行程13mm,台面尺寸61.5mmX61.5mm,采用线性滚珠配精磨钢棒,结构设计紧凑,超薄,使用方便,小空间内实现两轴平移调整,结构的整体性,更易通过加工来保证两轴运动的平行度和垂直度。


产品特点:

■结构紧凑设计,使用方便,小空间内实现两轴平移调整。

■结构的整体性,更易通过加工来保证两轴运动的平行度和垂直度。

■左右手成对设计,水平两轴的测微头安装在同一个水平面上,方便操作。

■采用线性滚珠配精磨钢棒导轨,运动舒适,平稳,保证每轴运动的直线度,偏摆,俯仰。

■测微头驱动,弹簧复位,定量读数,消除空回,达到高的调整精度。


型号

PT-SZ13

台面尺寸

61.5mm×61.5mm

调整轴数

X,Y两轴

行程

13 mm

驱动方式

分厘卡驱动

驱动位置

中央驱动

导轨形式

线性滚珠配精磨钢棒

刻度

0.01

精度

调整量

直线度

12μ

偏摆

60″

俯仰

45″

台面平行度

60μ

运动平行度

40μ

二维垂直度

40μ

承载

4kg

自重

0.39kg

材料

硬铝

表面处理

阳极氧化染黑


PT-SZ13 精密型手动整体平移台
